Руководство по литью медных заготовок

Линия литья медных заготовок 5 т/сут: конфигурация и требования

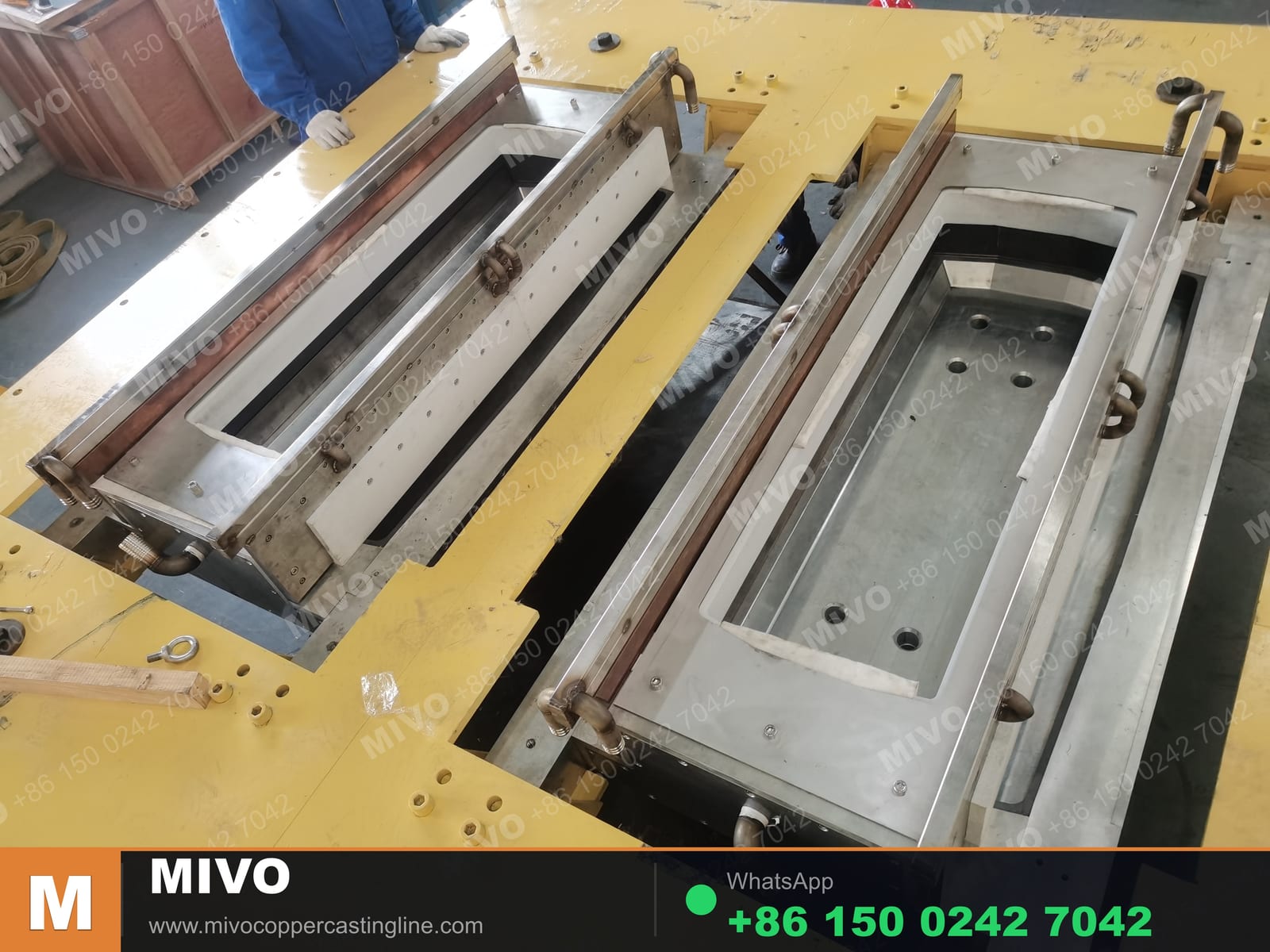

Линия литья медных заготовок производительностью 5 тонн в день должна быть спланирована с учетом чертежа заготовки, марки сплава, расположения печи, количества ругов, охлаждающей воды, источника питания, литейной ямы и последующего процесса. В этом руководстве содержится информация со стороны покупателя, необходимая перед тем, как Mivo рассмотрит предложение по полунепрерывной машине для литья медных заготовок.

Запросить коммерческое предложение Обзор требований к заводу

Объем планирования

Что обычно необходимо определить в проекте заготовки 5 тонн в день

Целью ежедневного выпуска является только один ввод. Выбор практичной линии для литья медных заготовок также зависит от формы продукта, сплава, длины заготовки, мощности печи, расположения прядей, обращения с ней и особенностей местных систем электроснабжения.

Цель вывода	5 т/сут – это плановый целевой показатель, а не фиксированная стандартная модель.
Маршрут кастинга	Полунепрерывное литье обычно рассматривается для маршрутов производства медных заготовок, слябов, полых заготовок и сырья из медных сплавов.
Расположение печи	Плавимость и выдерживающая способность выбираются после анализа размера заготовки, марки сплава, часов работы и метода загрузки.
Количество прядей	Одноручьевая или многоручьевая компоновка зависит от диаметра заготовки, длины разливки, времени цикла, работы крана и последующего процесса.
Формы заготовок	Круглые заготовки, слябы или прямоугольные заготовки, а также пустотелые заготовки можно проверить путем вытягивания и сплавления.
Данные завода	Перед предложением необходимо проверить высоту мастерской, литейную яму, охлаждающую воду, электропитание, доступ к крану и границы безопасности.
Результат коммерческого предложения	В предложении обычно определяется список оборудования, дополнительный объем, предположения о полезности, границы поставки и элементы проверки.

Расположение печи

Выбор печи начинается с учета сплава, цикла и потребности в выдержке.

Производительность плавильной печи и печи для выдержки проверяются с учетом ежедневной производительности, цикла загрузки, марки сплава и графика работы.
Раздаточная печь может использоваться для стабилизации температуры металла и подачи материала на станцию литья, когда этого требуют объемы проекта.
Устройство желоба или передачи, измерение температуры, загрузочная платформа, обработка дыма и безопасный доступ должны быть рассмотрены при планировке предприятия.
Окончательный тип печи, мощность, номинальная мощность и вспомогательный объем подтверждаются после технической проверки, а не выбираются только на основе мощности.

Размеры прядей и заготовок

Количество прядей рассчитывается на основе размера заготовки и времени цикла.

Мишень с производительностью 5 тонн в день может представлять собой совершенно другое оборудование, если изменяются диаметр заготовки, длина заготовки, сплав, цикл литья, метод резки и управление краном. Прежде чем предлагать оборудование для одноручьевой или многоручьевой полунепрерывной разливки, компания Mivo проверяет необходимую геометрию заготовки и маршрут последующей обработки.

Полезные формулы планирования

Масса круглой заготовки на метр = pi x (D / 2)^2 x плотность

Площадь полой заготовки = pi x (OD^2 - ID^2) / 4

Используйте измерители для D, OD и ID. Плановая плотность меди обычно составляет около 8900 кг/м3 с учетом марки и инженерной экспертизы.

Требования к растениям

Данные мастерской, охлаждающей воды и мощности следует проверить заранее.

Небольшие проекты по литью заготовок по-прежнему могут быть ограничены строительными работами, условиями охлаждающей воды, доступом к крану, электроснабжением и погрузочно-разгрузочными помещениями. Эти исходные данные помогают избежать указания оборудования, которое невозможно установить или эксплуатировать в имеющихся условиях на объекте.

Мастерская и гражданская

Глубина литейной ямы и размер отверстия
Грузоподъемность крана и высота подъема
Доступ для обслуживания вокруг литейной станции
Условия фундамента и дренажа

Утилиты

Местное напряжение и частота
Доступная мощность трансформатора
Расход охлаждающей воды, давление, температура и качество
Требования к сжатому воздуху или гидравлике, если применимо

Управляемость и безопасность

Маршрут зарядки и передачи
Зона удаления и хранения заготовок
Доступ оператора и охрана
Требования FAT, горячего испытания и передачи, если они включены

Граница конфигурации

Определите, что поставляется с линией разливки заготовок

Для получения полезного предложения покупатель и поставщик должны разделить литейное оборудование, печь и систему выдержки, циркуляцию охлаждающей воды, строительные работы, поддержку установки, испытания и текущие обязанности по приемке продукции.

Оборудование для стержневого литья	Разливочная машина, маршрут кристаллизатора, система вывода, система управления и вспомогательное оборудование определяются объемом проекта.
Печь и система выдержки	Схема плавки и выдержки подбирается в зависимости от материала, мощности, графика работы и инженерных коммуникаций на объекте.
Литейный котлован и фундамент	Обычно готовится покупателем по утвержденным чертежам, если строительные работы специально не включены.
Циркуляция охлаждающей воды	Может быть включен или указан как поставка со стороны заказчика в зависимости от согласованных границ поставок.
Элементы поддержки сайта	Отдельные инструкции на объекте, поддержка при запуске, инструктаж операторов и документы о передаче могут рассматриваться как дополнительные элементы поддержки, если этого требует проект.
Испытания материалов и выпуск партии	Окончательный химический состав, проводимость, механические свойства, металлография и разрешение на производство обычно остаются за производителем или согласованной лабораторией, если не заключен контракт.

Контрольный список запроса предложений

Данные, которые необходимо отправить перед запросом предложения по линии литья медных заготовок производительностью 5 тонн в день.

+ Целевая форма продукта: круглая заготовка, сляб, прямоугольная заготовка, полая заготовка или другой утвержденный профиль.

+ Марка материала, стандарт сплава и требуемый метод приемки.

+ Целевой объем выпуска: 5 тонн в день, количество смен в день, часы работы и годовой объем производства.

+ Диаметр заготовки, размер сляба, внешний и внутренний диаметр полой заготовки, длина отливки и целевой вес заготовки.

+ Последующий процесс: экструзия, ковка, прокатка, механическая обработка или другой маршрут.

+ Исходный материал: катодная медь, возвратный материал, чистый лом или другой проверенный исходный материал.

+ Местные ограничения по напряжению, частоте, мощности трансформатора и мощности электростанции.

+ Расход охлаждающей воды, давление, температура на входе, качество воды и план циркуляции.

+ Размеры цеха, данные крана, состояние литейной ямы и доступ для установки

+ Требуемый график поставок, границы поставок и запрошенное дополнительное оборудование

Вопросы покупателя

Линия литья медных заготовок производительностью 5 тонн в день Часто задаваемые вопросы

Является ли линия разливки медных заготовок производительностью 5 тонн в день фиксированной стандартной моделью?

Нет. Для Mivo 5 тонн в день рассматривается как плановый показатель производительности. Машина для окончательной разливки, расположение печи, размер заготовки, количество ругов, система охлаждения и вспомогательное оборудование проверяются на основе чертежа изделия, сплава, графика работы и условий завода.

Сколько прядей необходимо для машины для разливки медных заготовок производительностью 5 тонн в день?

Количество прядей зависит от проекта. Небольшую линию для литья медных заготовок можно рассматривать как одноручьевую или многоручьевую в зависимости от диаметра заготовки, длины разливки, времени охлаждения, работы крана, последующей резки или хранения, а также требуемого графика работы.

Какой размер печи необходим для производительности 5 тонн в сутки?

Размер печи не может быть выбран только на основе ежедневного тоннажа. Прежде чем предложить конфигурацию печи, Mivo проверяет сплав, загружаемый материал, цикл загрузки, требования к выдержке, часы работы, потери тепла, источник питания и схему передачи горячего металла.

Какая информация необходима для коммерческого предложения?

Полезные данные о ценах включают форму заготовки, марку материала, целевые размеры, дневную или годовую производительность, часы работы, загружаемый материал, планировку цеха, состояние литейной ямы, местное напряжение и частоту, данные о охлаждающей воде, последующие процессы и требуемые границы поставок.

Может ли одна и та же линия разливать круглые заготовки, слябы и пустотелые заготовки?

Некоторые проекты могут рассматриваться для более чем одной формы продукта, но это зависит от разливочной машины, маршрута кристаллизатора, устройства вывода, мощности печи, диапазона сплавов и цели приемки. Совместное использование должно быть подтверждено чертежом и технической экспертизой.
